ماكينة فحص SMT AOI خارج الخط مع كاميرا CCD ملونة 22 "شاشة LED

1 مجموعة

MOQ

Negotiable

السعر

ماكينة فحص SMT AOI خارج الخط مع كاميرا CCD ملونة 22 "شاشة LED

ميزات صالة عرض منتوج وصف طلب عرض أسعار

ميزات

مواصفات

آلة تصوير: دقة الكاميرا الملونة CCD

مصدر الضوء: RGB LED مصدر الضوء الهيكل الحلقي

حجم ثنائي الفينيل متعدد الكلور: 450 ملم × 350 ملم

الحد الأدنى من الأجزاء: 0201 رقاقة و0.3 ملم

سرعة الحركة: 830 ملم/ثانية (ماكس)

العرض: شاشة LED مقاس 22 بوصة

تسليط الضوء:

آلة فحص AOI خارج الخط,جهاز تفتيش AOI 22 "عرض,كاميرا سي سي دي آلة التصوير الفوتوغرافي

,

AOI Inspection Machine 22" Display

,

CCD Camera aoi smt machine

معلومات اساسية

مكان المنشأ: الصين

اسم العلامة التجارية: HONREAL

إصدار الشهادات: CE ISO

رقم الموديل: H910

شروط الدفع والشحن

تفاصيل التغليف: حقيبة خشبية

وقت التسليم: 15 يوم عمل

شروط الدفع: L/C، T/T، ويسترن يونيون

القدرة على العرض: 100sets / شهر

صالة عرض

ماكينة فحص SMT AOI خارج الخط مع كاميرا CCD ملونة 22 "شاشة LED

منتوج وصف

22 "شاشة LED خارج الخط SMT آلة Aoi مع كاميرا ملونة CCD

يمكن استخدام AOI في المواقع التالية في خطوط SMT: مناطق ما بعد الصب، ما قبل الإرتداد، ما بعد الإرتداد، أو الموجة.

الخوارزميات والتقنيات المتعددة

هيكل جديد وأمن صارم
وضع البرمجة والإصلاح البسيط، سهل التشغيل؛
تحديد بطاقة PCB تلقائيًا ، وتحديد تلقائيًا إذا تم وضع اللوحة على الجانب الخلفي بـ 180 درجة.
تحسين كفاءة التفتيش من خلال الفحص في وقت واحد للوحات المتعددة وتحول التفتيش من جانبي اللوحة (المكونات العليا والسفلية) ؛
نظام تحديد رموز الشريط للكاميرا الذكية (يمكن للكاميرا تحديد رموز الشريط أحادية الأبعاد ورمز الشريط مصفوفة البيانات)
نظام تحليل المواصفات المهنية، ومراقبة وتحليل جودة المنتجات في الوقت الحقيقي؛
نظام مراقبة متعددة الآلات، يمكن أن تعرف جيدا من جميع خطوط الإنتاج حالة؛
البرمجة عن بعد والتحقق من الأخطاء تجعل البرنامج أكثر سهولة وسهولة.

تكوين المعلمات:

الفئة

المشروع

المواصفات

نظام الهوية البصرية

التفتيش	استخدام خوارزميات متعددة بشكل اصطناعي مثل Widm، تكنولوجيا تباين الصور الملونة، تكنولوجيا استخراج الألوان، التشابه، تكنولوجيا التعامل مع القيم الثنائية ، Ocr / OCV وهلم جرا.
الكاميرا	5 مليون كاميرا Ccd ملونة: 10um/15um/18um/20um/25um

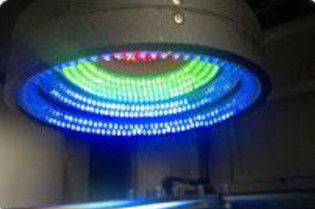

مصدر الضوء	ضوء ملون ثلاثي الأبعاد متعدد القنوات على شكل حلقة ، اختر RGB / RGBW / RGBR / RWBR اعتمادًا على التطبيق
سرعة معالجة الصورة	0201 مكونات	< 10 ms
	الوقت لكل صورة	< 170ms
محتوى الاختبار	عيبات البستة برينتغ	غير محيطة، تتدفق، غير كافية، صب مفتوح، بقعة
	عيوب المكونات	مفقود، مشوه، منحرف، قبر، لوحة، مفرط، عكس القطبية، خاطئ، متضرر
	عيوب اللحام	التدفق الزائد ، غير كافية ، لحام قصير ، بقعة
التدابير المضادة للستاتيك	منفذ كهربائي مضاد للستاتيكية، الوسام المضاد للستاتيكية

نظام الآلية

حجم PCB	20 ملم × 20 ملم إلى 450 ملم × 350 ملم (يمكن جعل حجم أكبر وفقا للعملاء ‬ الطلبات)
سمك PCB	0.3 ملم ~5.0 ملم
معدل التسامح مع التشوهات في الـ PCB	< 5 ملم
تصريح المكونات	أعلى <35ملم، أسفل <75ملم
أجزاء الحد الأدنى للمساحة	0201 رقاقة و 0.3mmpitch

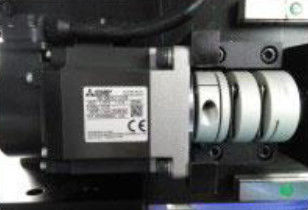

منصة X,Y	السائق	AC Serverv
	الموقع الدقيق	<8um
	سرعة الحركة	830 ملم/ثانية (ماكس)

نظام برمجي

نظام تشغيل	مايكروسوفت ويندوز XP المهنية
السيطرة والاعتراف	الخصائص	ويدم، دراسة اوك النموذج، وضع تلقائيا نموذج تصوير، تحديد البيانات والخطأ القيمة العددية
السيطرة والاعتراف	العملية	البرمجة الرسومية، تأخذ مع مكتبة رقاقة والحصول على إطار فحص وفقا لشكل رقاقة، وضعية أوريت، تعديل الميكرون، وبرمجة سهلة
مارك	علامة الأرقام	0 2 علامات يمكن اختيارها
مارك	التعرف على السرعة	0.5s/Pcs

نظام التحكم

كمبيوتر مضيف	وحدة المعالجة المركزية: إنتل ذو نواة مزدوجة، ذاكرة: 4 غرامات، قرص صلب: 500 غيغابايت
العرض	شاشة 22 "LED

معايير أخرى

مقاس الجهاز ((LWH))	L1120mm × 900mm × 1400 mm
الوزن	حوالي 480 كجم
القوة	AC220v، 10٪، مرحلة واحدة 5a 50/60hz، استهلاك الطاقة 600w

عرض الصور

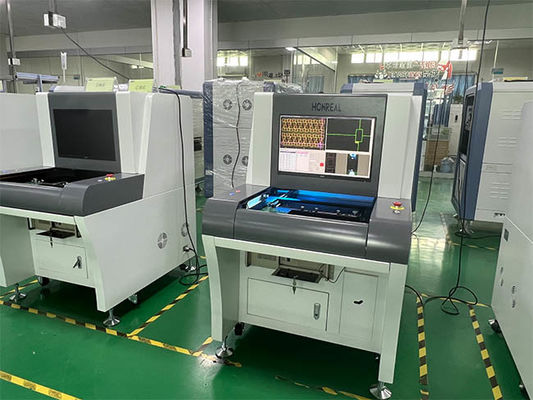

ماكينة فحص SMT AOI خارج الخط مع كاميرا CCD ملونة 22 "شاشة LED 0

معلومات الشركة

تم الاعتراف بشركة Shenzhen Honreal Technology Co. ، Ltd كمؤسسة وطنية عالية التقنية ، تركز على البحث والتطوير والإنتاج ومبيعات معدات SMT.أنها تقدم خدمات لشركات الكترونيات الرائدة في جميع أنحاء العالمالشركة لديها رأس مال مسجل قدره 5 ملايين منذ إنشائهااعتبار الجودة ضرورية لوجودهاتؤكد على البحث والتطوير المستقلين ، وتسعى بلا هوادة لابتكار. نتيجة لجهودها المستمرة ، حصلت الشركة على العديد من براءات الاختراع عالية التقنية.

ماكينة فحص SMT AOI خارج الخط مع كاميرا CCD ملونة 22 "شاشة LED 2
