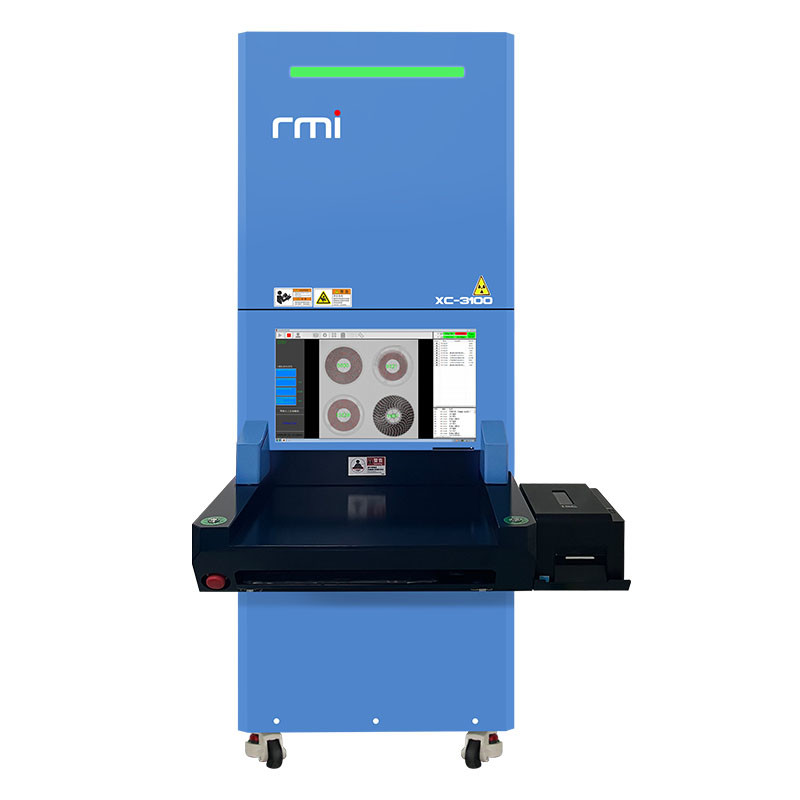

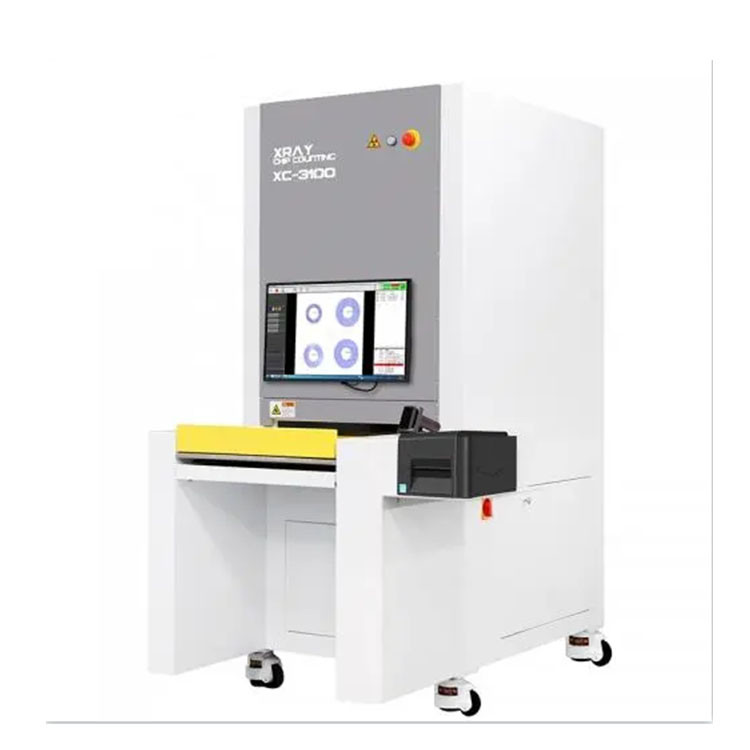

عداد مكونات الأشعة السينيةيستخدم مبدأ منظور الأشعة السينية وبرامج خوارزمية مستقلة مع وظيفة الذكاء الاصطناعي ، والتي يمكن أن تحسب بسرعة ودقة عدد المواد في ريل المواد.هذا العداد رقاقة الأشعة السينية لديها أيضا MES تحميل البيانات والطباعة التلقائية من ملصقات الموادلتحقيق وظيفة تحسين كفاءة العمل وتوفير القوى العاملة.
المواصفات:
|
النموذج |
XC-3100 |
|
نوع الأنابيب |
أنبوب مغلق |
|
الدقة المكانية |
30 ميكرومتر |
|
الجهد في الأنابيب |
50kv |
|
تيار الأنابيب |
1000μA |
|
طريقة التقاط الصورة |
التصوير الرقمي باللوحة المسطحة |
|
دقة التصوير |
139μm |
|
حجم الصورة |
430*430ملم |
|
القرار |
3072*3072px |
|
دقة البكسلات |
≤2μm |
|
سرعة التصوير |
5 EDS / s |
|
قراءة البكسلات |
20 مليون / بوصة |
|
معدل الإيجابية الكاذبة (0201) |
≤0.01% |
|
الدقة |
99.99% (0201) |
|
القوة |
AC110-220V، 50-60HZ، 1200W |
|
البعد (مع الطابعة) |
950*1460*1960ملم |
|
الوزن |
450 كجم |
1الدقة: 99.99% (0201)
2- الحد الأدنى للجهاز المتوافق: 01005 (وحدة: بوصة)
3أعلى سرعة الإشارة: حوالي 6-10 ثانية/4 لوحة
4يتم احتسابها على أساس الحجم الأدنى 01005 (وحدة: بوصة) 20،000 نقطة
5. 7 "الوعاء أربعة وعاءات في نفس الوقت سرعة التغذية: حوالي 8 ثواني
6وقت التحميل والتفريغ: حوالي 11 ثانية
7دعم أحجام متعددة من مخزون المواد (7" ~ 15") ؛
8مع وظيفة الكشف عن أقراص PCB بالأشعة السينية و وظيفة الكشف عن منتجات التجميع الأخرى بالأشعة السينية.
9دعم تحميل البيانات التلقائي إلى السحابة ومزامنة، تحديث قاعدة البيانات كل شهر، كلما طال الوقت، وأكثر دقة؛
10تشغيل زر واحد، واجهة تصويرية بديهية وسهلة الاستخدام
11تقليل تكلفة الاستثمار (تكلفة إدخال فوق العادية)
12أمان عال، مع شهادة الاتحاد الأوروبي المعتمد، نظام إدارة الجودة الدولي ISO، وشهادة AERB للأشعة السينية.
1بسيطة: مقترنة بمفاهيم دولية متقدمة، سهلة الفهم، سهلة التعلم، سهلة الصيانة.
2توفير الوقت: إدارة المستودع أكثر كفاءة، يمكن أن توفر 10-20 مرة من تكلفة الوقت؛
3التحوط: تكوين الأجهزة المستوردة، معدل فشل منخفض في الإنتاج، أكثر من عقد من الحياة الخدمية.
4السلامة: استناداً إلى القواعد العامة للتصميم الدولي، أعلى مستوى من الأمان.
5- مستقرة: البرمجيات الناضجة، والأجهزة وعمليات الإنتاج العليا تضمن استقرار كل معدات.
نظام حساب المكونات
تطبيق خوارزمية العد المحسّنة من الذكاء الاصطناعي لتحقيق الفحص المفاجئ للمواد المختلفة: SMD القياسية، شريط القطع، طبق JEDEC/Matrix، MELF، قبعات الألومنيوم، Soic، To، BGA/CPU، Tantal،مرشح وأجزاء أخرىيمكن حساب أربعة لوحات مواد في نفس الوقت، ويستغرق الأمر 8 ثوان فقط لإكمال، مما يقلل من وقت حساب لوحات الأجزاء، يقوم بتحميل البيانات تلقائيًا إلى السحابة،تحديث قاعدة البيانات بانتظام، وربطها بنظام ERP/MES المصنع، مما يوفر الكثير من الوقت والتكاليف.
