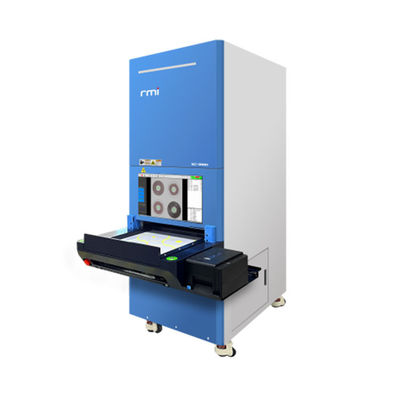

عداد رقائق الأشعة السينية خارج الشبكة آلة حساب مكونات ريل الأشعة السينية عالية الدقة
المواصفات:
النموذج | XC-3100 |
نوع الأنابيب | أنبوب مغلق |
الدقة المكانية | 30 ميكرومتر |
الجهد في الأنابيب | 50kv |
تيار الأنابيب | 1000μA |
طريقة التقاط الصورة | التصوير الرقمي باللوحة المسطحة |
دقة التصوير | 139μm |
حجم الصورة | 430*430ملم |
القرار | 3072*3072px |
دقة البكسلات | ≤2μm |
سرعة التصوير | 5 EDS / s |
قراءة البكسلات | 20 مليون / بوصة |
معدل الإيجابية الكاذبة (0201) | ≤0.01% |
الدقة | 99.99% (0201) |
القوة | AC110-220V، 50-60HZ، 1200W |
البعد (مع الطابعة) | 950*1460*1960ملم |
الوزن | 450 كجم |
1الدقة: 99.99% (0201)
2- الحد الأدنى للجهاز المتوافق: 01005 (وحدة: بوصة)
3أعلى سرعة الإشارة: حوالي 6-10 ثانية/4 لوحة
4يتم احتسابها على أساس الحجم الأدنى 01005 (وحدة: بوصة) 20،000 نقطة
5. 7 "الوعاء أربعة وعاءات في نفس الوقت سرعة التغذية: حوالي 8 ثواني
6وقت التحميل والتفريغ: حوالي 11 ثانية
7دعم أحجام متعددة من مخزون المواد (7" ~ 15") ؛
8مع وظيفة الكشف عن أقراص PCB بالأشعة السينية و وظيفة الكشف عن منتجات التجميع الأخرى بالأشعة السينية.
9دعم تحميل البيانات التلقائي إلى السحابة ومزامنة، تحديث قاعدة البيانات كل شهر، كلما طال الوقت، وأكثر دقة؛
10تشغيل زر واحد، واجهة تصويرية بديهية وسهلة الاستخدام
11تقليل تكلفة الاستثمار (تكلفة إدخال فوق العادية)
12أمان عال، مع شهادة الاتحاد الأوروبي المعتمد، نظام إدارة الجودة الدولي ISO، وشهادة AERB للأشعة السينية.
نظام حساب المكونات
تطبيق خوارزمية العد المحسّنة من الذكاء الاصطناعي لتحقيق الفحص المفاجئ للمواد المختلفة: SMD القياسية، شريط القطع، طبق JEDEC/Matrix، MELF، قبعات الألومنيوم، Soic، To، BGA/CPU، Tantal،مرشح وأجزاء أخرىيمكن حساب أربعة لوحات مواد في نفس الوقت، ويستغرق الأمر 8 ثوان فقط لإكمال، مما يقلل من وقت حساب لوحات الأجزاء، يقوم بتحميل البيانات تلقائيًا إلى السحابة،تحديث قاعدة البيانات بانتظام، وربطها بنظام ERP/MES المصنع، مما يوفر الكثير من الوقت والتكاليف.
