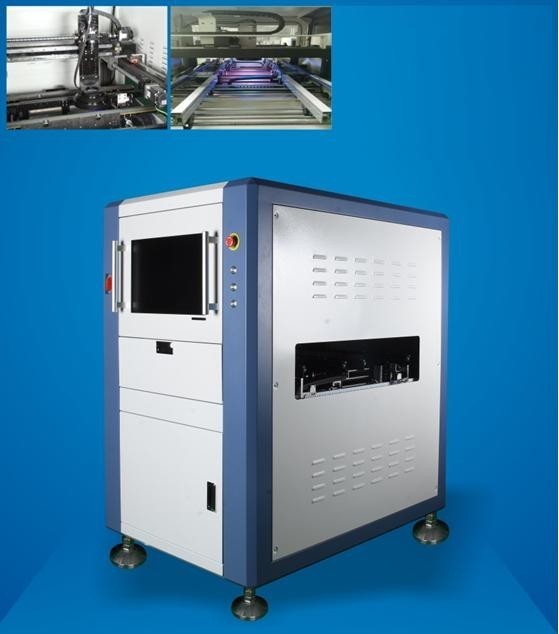

نظام تلقائي بصري عبر الإنترنت لمراقبة السكك الحديدية المزدوجة
مسار مزدوج في الخط AOI H820
1.تتحرك كاميرا واحدة في اتجاه XY، والجبهة والخلفية مجموعتين من المسارات تنقل PCB على التوالي.
2يتم إصلاح شريط المسار الأول، ويمكن ضبط شريط المسار الثاني والثالث والرابع.
3خطوط إنتاج مزدوجة المسار لـ SMT المختلفة ((1 شريط مسار ثابت / 1 ، 3 شريط مسار ثابت / 1 ، 4 شريط مسار ثابت).
4متوافق تماماً مع وظائف سلسلة AOI 8 المتسلسلة عبر الإنترنت.
المواصفات: H820
|
نظام التفتيش |
التطبيق | بعد طباعة الشبكة، فرن إعادة التدفق قبل/بعد، لحام الأمواج قبل/بعد، FPC الخ | |
|
وضع البرنامج |
البرمجة اليدوية، البرمجة الآلية، استيراد بيانات CAD، البرمجة المستقلة المزدوجة. | ||
| الطباعة بالشفرة: عدم توفر اللحام ، أو عدم كفاية أو زيادة اللحام ، أو عدم مواءمة اللحام ، أو الجسر ، أو البقع ، أو الخدوش ، وما إلى ذلك. | |||
|
عناصر التفتيش |
عيب في المكون: مكون مفقود أو مفرط ، عدم التوجيه ، غير متساوية ، الحواف ، المعاكسة التثبيت، المكونات الخاطئة أو الخاطئة، الخ |
||
|
عيب لحام: الحام الزائد أو المفقود ، الحام فارغ ، الجسر ، كرة لحام ، IC NG ، النحاس البقايا الخ |
|||
|
طريقة الحساب |
التعلم الآلي، حساب الألوان، استخراج الألوان، تشغيل مقياس الرمادي، تباين الصورة، OCV / OCR الخ | ||
|
وضع التفتيش |
الكتيب المغطى بالكامل ، مع مجموعة وظيفة علامة سيئة ، مجموعة واحدة من آلية الحركة والتصوير ، التفتيش المستقل المشترك في وقت مسار مزدوج ، يمكن أن يعمل في وضع مسار واحد. | ||
|
وظيفة إحصاءات ملخص الوصفات |
تسجيل بيانات الاختبار بالكامل وإجراء التحليلات، مع مرونة عالية للتحقق من حالة الإنتاج والجودة | ||
| زاوية المكون | الدعم 0 ~ 359 درجة دوران، مع الحد الأدنى من مسافة زاوية 1 ° | ||
| الحد الأدنى للمكون | 01005 رقاقة، 0.3 بيتش IC | ||
|
النظام البصري |
الكاميرا |
الكاميرا الرقمية الصناعية عالية السرعة الملونة الكاملة ، 5 مليون بكسل / 12 مليون بكسل / 20 مليون بكسل اختياري |
|
| دقة العدسة | 10um/15um/18um/20um/25um، يمكن تخصيصها | ||
|
مصدر الإضاءة |
ضوء ألوان متعدد القنوات الستيريو الحلقية، RGB / RGBW / RGBR / RWBR القاعدة عند الطلب، ضوء محوري أعلى اختياري. | ||
|
نظام الحاسوب |
نظام التشغيل | ويندوز 7، 64 بت | |
| الشاشة | 22 بوصة،16:10 | ||
| VGA | البناء في بطاقة الرسومات، (الرسومات منفصلة اختيارية) | ||
| المعالجة المركزية | Intel E3 أو نفس المستوى | ||
| المعالجة الفورية | اختياري | ||
| ذاكرة الوصول | 16GB | ||
| القرص الصلب | 1 تيرابايت (SSD اختياري) | ||
|
البرمجيات |
اللغة | الصينية والإنجليزية | |
| مراقبة حقوق الوصول | مراقبة تصاريح تسجيل الدخول على ثلاثة مستويات للمسؤول والمبرمج والمشغل | ||
|
النظام الميكانيكي |
وضع النقل والتفتيش |
يتم تعديل المسارات الأمامية والخلفية بشكل مستقل. يدخل المسارين الخروج من اللوحة بشكل مستقل وتلقائي ، مع اتجاه L-R / R-L اختياري.محرك خطوة ينقل PCB وتعديل عرض المسارو محرك XY يدفع الكاميرا لالتقاط الصور | |
|
تعديل المسار |
يتم تعديل قاطرات الدليل الأمامية والخلفية بشكل مستقل وتلقائي لدعم أبعاد مختلفة للسكك الحديدية | ||
| الوضع الثابت لـ PCB | مصباح آلي | ||
|
مقاس PCB |
50 * 50mm ((Min) ️460 * 360mm ((Max) عند السكك الحديدية المزدوجة ، 50 * 50mm ((Min) ️460 * 650mm ((Max) عند السكك الحديدية الواحدة ، يمكن تخصيصها | ||
| سمك PCB | 0.3 ∙ 5.0 ملم | ||
| وزن PCB | الحد الأقصى: 3 كجم | ||
| حافة الـ PCB | 3 مليمتر، يمكن أن تكون حسب الطلب على أساس الحاجة | ||
| ثني PCB | < 5 ملم أو 3٪ من طول الشريط | ||
| ارتفاع مكونات PCB | أعلى:35ملم، أسفل:30ملم، قابلة للتعديل، يمكن تخصيصها حسب الحاجة | ||
| نظام القيادة XY | محرك خدمة التيار المتردد، خرطوشة الكرة الدقيقة | ||
| سرعة الحركة XY | الحد الأقصى: 830mm/s | ||
| دقة تحديد المواقع XY | ¥8um | ||
|
المعايير العامة |
مقاس الجهاز | L1440 * W1000 * H1620 مم | |
| القوة | AC220V،50/60Hz،1.5 كيلوواط | ||
| ارتفاع PCB من الأرض | 900±20ملم | ||
| وزن الجهاز | 700 كجم | ||
| الاتصال مع جهاز خط الإنتاج |
سميما |
||
| ضغط الهواء | 0.4 - 0.8 MPa ، التحكم الكهربائي الاختياري لتحويل متطلبات ضغط الهواء | ||
| معيار السلامة | معيار السلامة المعتمد | ||
| درجة الحرارة والرطوبة في البيئة | 10~35°C، 35~80% RH (غير مكثف) | ||
| اختياري | محطة صيانة، نظام برمجة غير متصل، SPC سيرفو، نظام شفرة، اتصال MES. | ||
