آلة التفتيش البصري الآلي لـ (PCB)

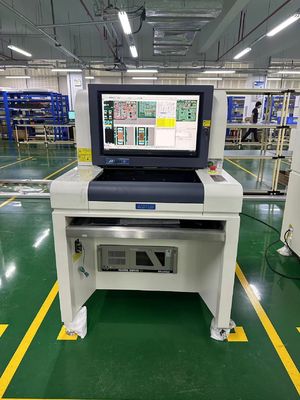

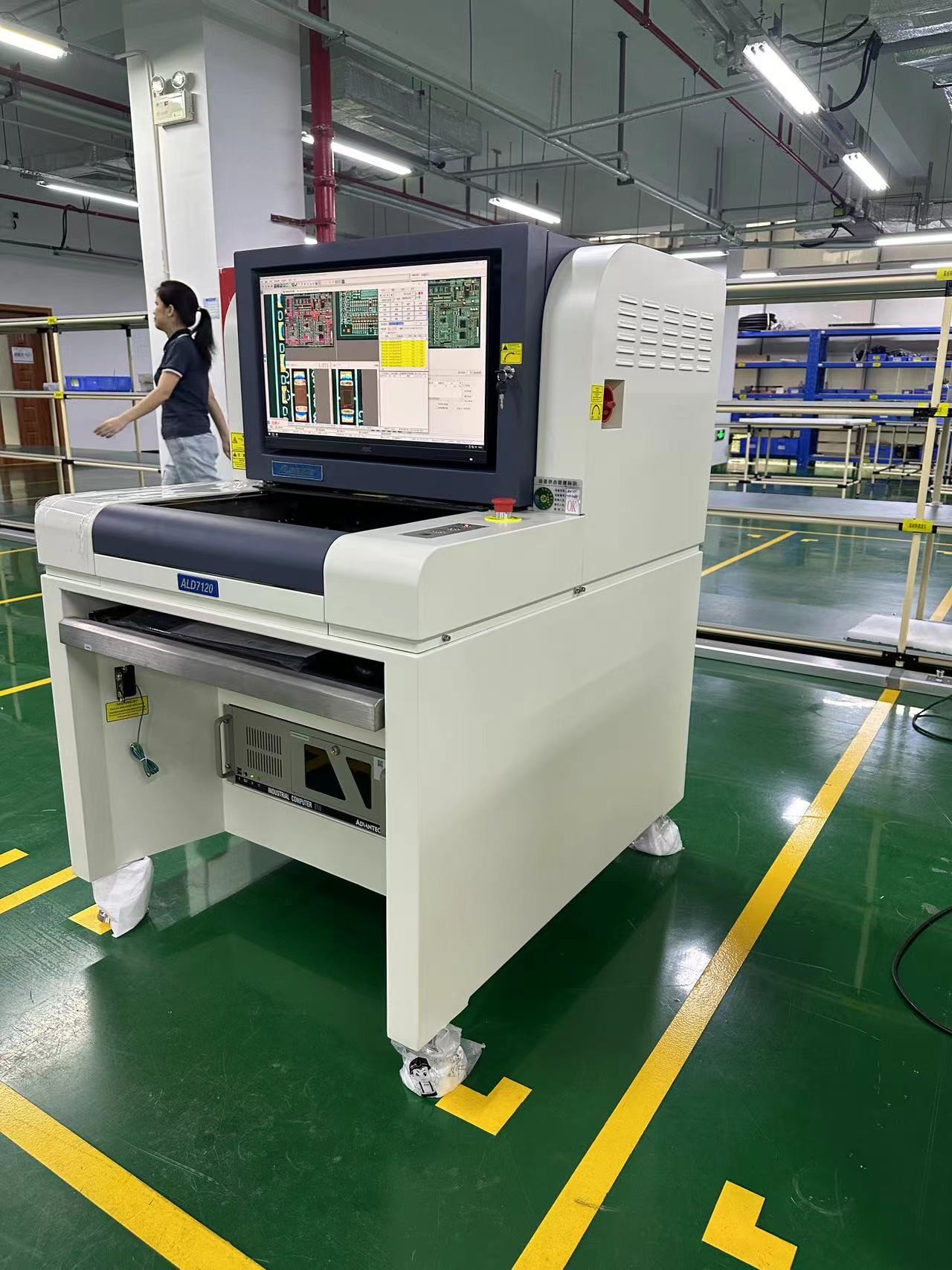

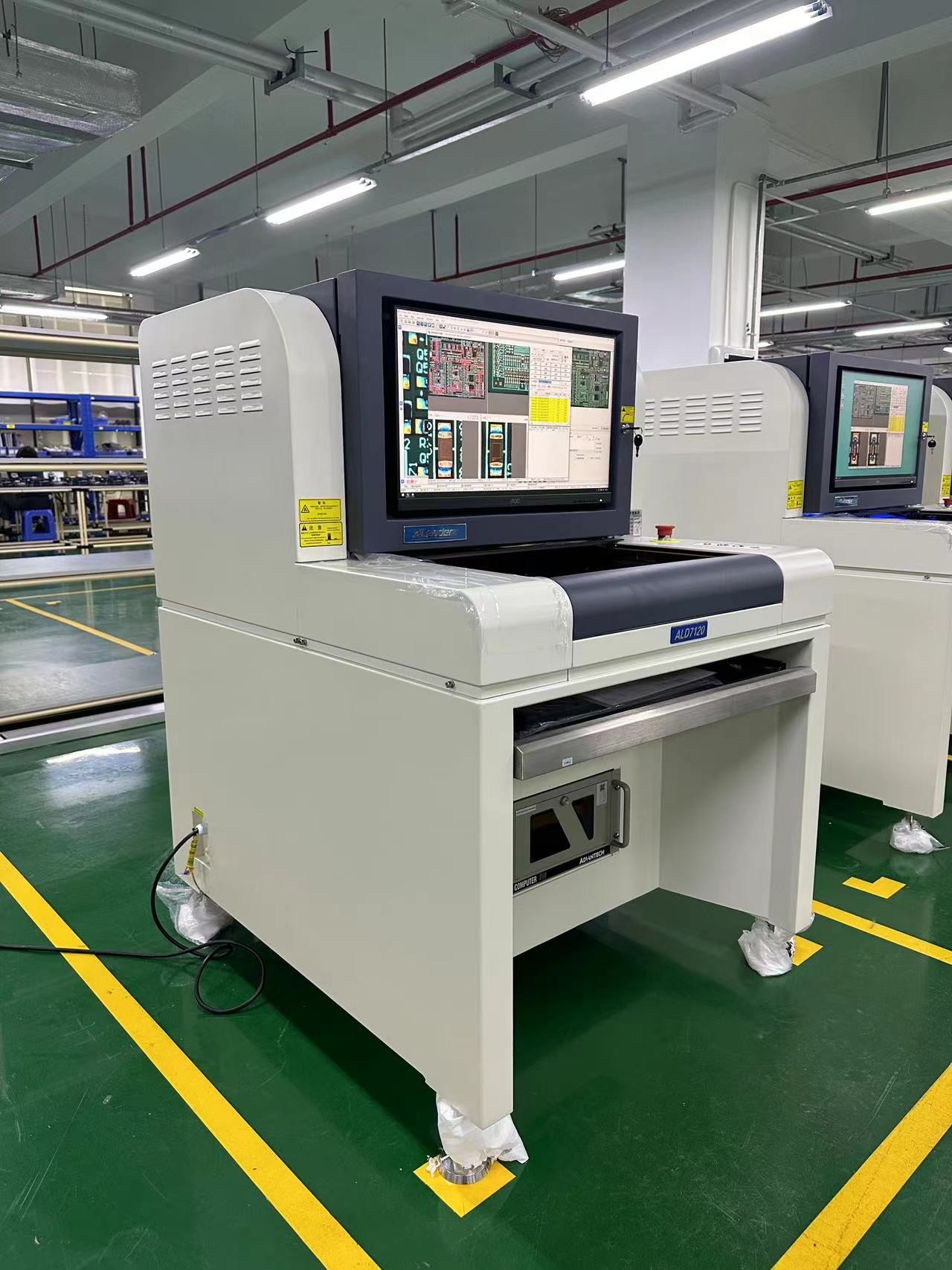

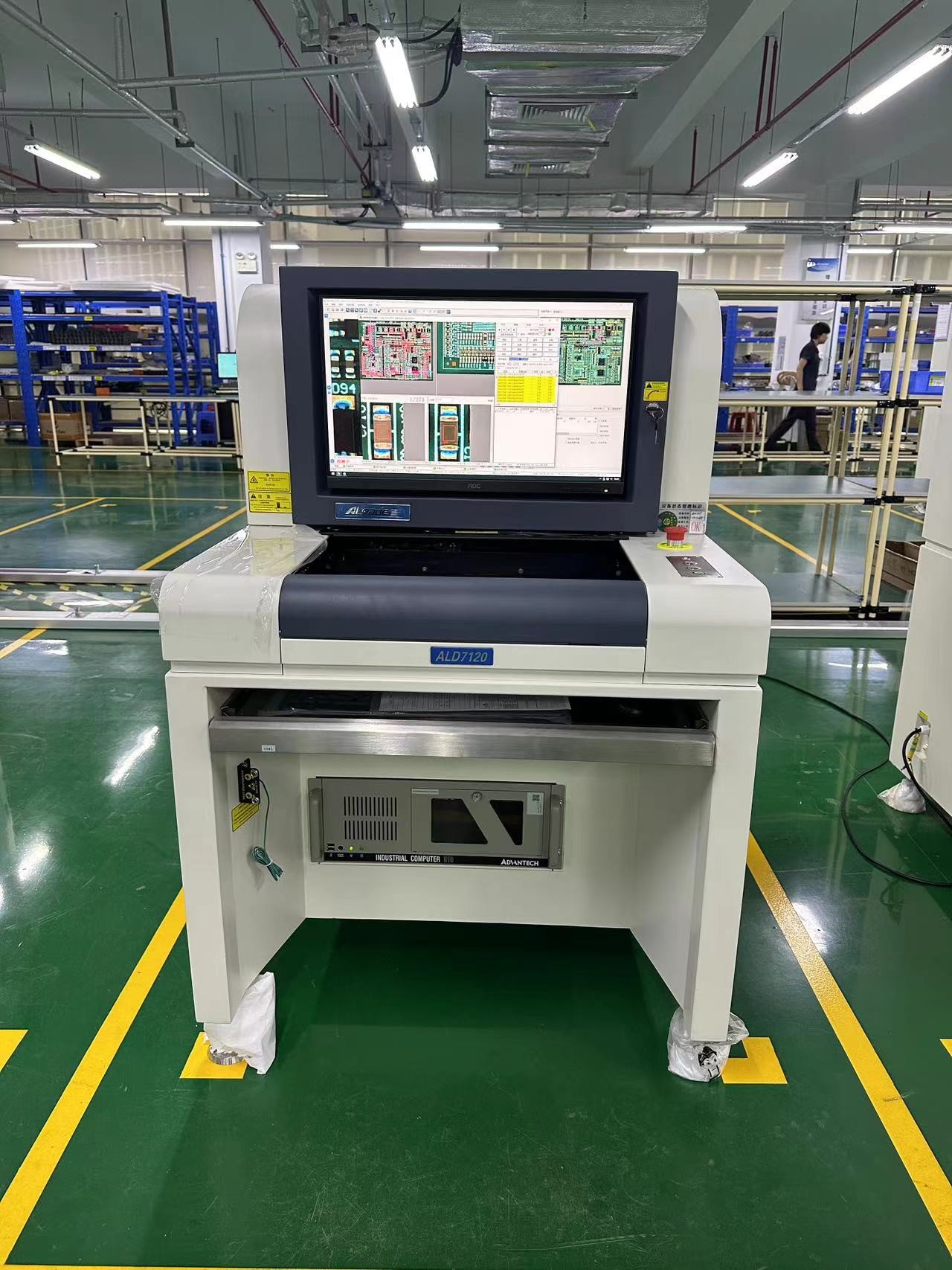

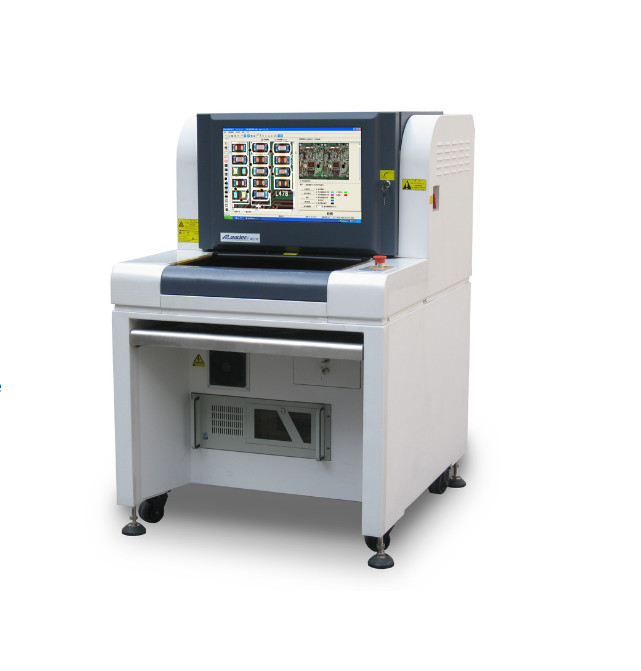

تم تصميم نظام ALeader ALD7120 2D Offline AOI خصيصًا لمحلات SMT الصغيرة والمتوسطة الحجم.
بفضل حجمها الصغير وتشغيلها الهادئ، يمكن استخدام ALD7120 في الإنتاج وكذلك في بيئة المختبر.
يستخدم النظام أحدث تكنولوجيا i3D ومجهز بكاميرا عالية السرعة
وحدة الإضاءة
يتضمن التكوين القياسي برنامج SPC وبرنامج الإصلاح ، المثبت على النظام.
يمكن استخدام ALD7120 للتفتيش على PCBs بعد إعادة التدفق ، بعد الموجة ، المكونات على الملصقات وغيرها.
| مواصفات وظيفية | ALD7120 | ALD7130 | ALD7150 | |||
|
لوحة الاختبار |
بعد إعادة التدفق |
|||||
| طريقة الاختبار |
العديد من الخوارزميات الدولية الرائدة مثل TOC، هيستوجرامات، تطابق، قصيرة، غيرها، CREST، خوارزميات PIN، معايير ضبط تلقائي وفقا لنقاط اختبار مختلفة. |
|||||
|
الكاميرا |
كاميرا صناعية رقمية ذكية عالية السرعة |
|||||
|
الدقة / النطاق / السرعة |
(المعيار): ((اختيار): (خيار): |
15μm/بيكسل 10μm/بيكسل 8μm/بيكسل |
القاعدة:36.00mmX30.72mm FOV:24.00ملم×20.48ملم القاعدة:19.20ملم×16.38ملم |
(السرعة) <200ms/FOV(السرعة) <200ms/FOV (السرعة) <200ms/FOV |
||
|
ضوء |
ضوء RRGB ذو حلقة محوري ضوئي ضوئي ضوئي ضوئي (ضوء ملون) |
|||||
|
وضع البرنامج |
البرمجة اليدوية، الإطار التلقائي، مدخلات CAD تتوافق تلقائيًا مع مكتبة المكونات |
|||||
|
التحكم عن بعد |
التحكم عن بعد عن طريق TCP/IP. تحقق، بدء أو إيقاف الجهاز، أو تعديل الإجراءات في أي وقت. |
|||||
| عناصر التفتيش |
مظهر سيء مثل عدم المواءمة، غير كافية، قصيرة، مفقودة، منحرفة، لوحة الإعلانات، تركيب على الجانب، الانقلاب، جزء خاطئ ، تالف ، قطبية ، لحام مزيف ، لحام مفقود ، لصق مفرط ، فراغ لحام ، دبوس تغطية لحام |
|||||
|
الخصائص الخاصة |
برامج متعددة تعمل في وقت واحد ((دعم برنامج تغيير تلقائي) |
|||||
|
ملخص الملفات التجارية ومراقبة البرنامج |
إحصاءات وتحليل جميع بيانات الاختبار،تحقق من إنتاج وتحليل الجودة في أي مكان، يمكن أن تصدر ملف Excel، Txt |
|||||
|
نظام الباركود |
يمكن للكاميرا قراءة ونقل الباركود تلقائيا ((من بعد واحد أو من بعدين) ، وظيفة علامة متعددة (بما في ذلك علامة سيئة) |
|||||
|
وضع الخادم |
البيانات الإدارية من العديد من AOI من خلال خادم المركز |
|||||
|
نظام التشغيل |
ويندوز 10 | |||||
|
العرض/المخرج |
شاشة LCD |
|||||
| مواصفات النظام | ||||||
|
حجم PCB |
50×50ملم ((دقيقة) √430×330ملم ((كحد أقصى) | 50×50ملم ((دقيقة) ′′620×460ملم ((أكثر) | 50×50ملم ((دقيقة) 870×650ملم ((أكثر) | |||
|
سمك PCB |
0.3 إلى 5 ملم | |||||
|
إزالة حافة نظام التثبيت |
أعلى:3.5 ملم أسفل:3.5ملم | |||||
|
وزن PCB |
3 كجم | |||||
|
معدل التسامح مع PCB |
< 5 ملم أو 2٪ من طول قطر PCB |
|||||
|
ارتفاع PCB |
الجانب العلوي: 30 ملم الجانب السفلي: 80 ملم | الجانب العلوي: 30 ملم الجانب السفلي: 120 ملم |
الجانب العلوي: 30 ملم الجانب السفلي:120ملم |
|||
|
ناقل |
مشبك أوتوماتيكي، تعويض أوتوماتيكي لتجنب التشوه |
|||||
|
ارتفاع الناقل |
850 إلى 920 مم | |||||
|
اتجاه الناقل |
اليسار→ اليمين أو اليمين→ اليسار |
|||||
|
سائق X/Y |
محرك الخدمة المسمار و AC، PCB ثابت، كاميرا في XY، معتمدة مع CTQ |
|||||
|
إمدادات الطاقة |
AC230V 50/60 أقل من 0.5KVA |
|||||
|
الهواء المضغوط |
الهواء المضغوط غير مستخدم |
|||||
|
الوزن |
حوالي 290 كيلوغرام |
حوالي 400 كجم |
حوالي 550 كيلوغرام |
|||
|
البعد |
870 × 1070 × 1310 ملم (L × W × H) | 1090 × 1360 × 1390 ملم (L × W × H) | 1340 × 1750 × 1615 ملم (L × W × H) | |||
|
الرطوبة |
10°35°C 35°80% RH (بدون الندى) |
|||||
|
شهادة |
وفقًا لمعيار CE |
|||||
